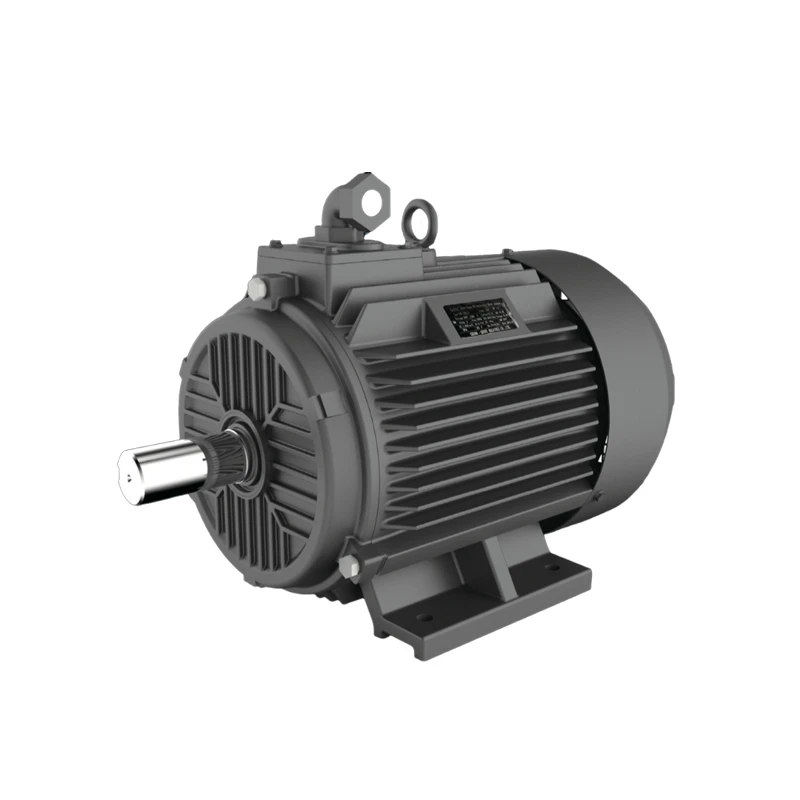

Silikonski čelični lim visokih performansi, ultra-visoka koerciktivnost rijetka zemljani magnetni materijal i SKF ležajevi koriste se u energetski učinkovitom motoru magnetskog motora GYK serije. Gustoća velike snage, vrijeme brzog odziva, porast niskog temperature, niska buka, minimalna vibracija i ustaljeni moment u cijelom rasponu brzine neke su od prednosti proizvoda. Razina energetske učinkovitosti je veća od IE1.
Tehnički parametar
|
Motorni tip |
Ocijenjena snaga |
Ocijenjen napon |
Ocijenjena brzina |
Ocijenjeni moment |
Ocijenjena struja |
Ocijenjena učestalost |
Poljaci |
Natrag EMF |
Učinkovitost |
Faktor snage |
Faktor usluge |
Težina |
|
GYK8001-4 |
0.55 |
380 |
1500 |
3.5 |
1.06 |
100 |
8 |
360 |
88.6 |
0.94 |
1.2 |
12.2 |
|
GYK8002-4 |
0.75 |
380 |
1500 |
4.8 |
1.43 |
100 |
8 |
362 |
88.8 |
0.94 |
1.2 |
12.9 |
|
GYK8003-4 |
1.1 |
380 |
1500 |
7.0 |
2.06 |
100 |
8 |
365 |
89.8 |
0.94 |
1.2 |
13.9 |
|
GYK8004-4 |
1.5 |
380 |
1500 |
9.6 |
2.80 |
100 |
8 |
358 |
90.6 |
0.95 |
1.2 |
14.7 |
|
GYK90S1-4 |
1.1 |
380 |
1500 |
7.0 |
2.03 |
100 |
8 |
365 |
89.9 |
0.95 |
1.2 |
17 |
|
Gyk90s2-4 |
1.5 |
380 |
1500 |
9.6 |
2.74 |
100 |
8 |
366 |
90.7 |
0.95 |
1.2 |
17.8 |
|
Gyk90l1-4 |
1.5 |
380 |
1500 |
9.6 |
2.74 |
100 |
8 |
366 |
90.7 |
0.95 |
1.2 |
20.6 |
|
Gyk90l2-4 |
2.2 |
380 |
1500 |
14.0 |
4.02 |
100 |
8 |
360 |
92.1 |
0.95 |
1.2 |
21.9 |
|
Gyk90l3-4 |
3 |
380 |
1500 |
19.1 |
5.42 |
100 |
8 |
362 |
92.6 |
0.95 |
1.2 |
23.8 |
|
GYK100L1-4 |
2.2 |
380 |
1500 |
14.0 |
3.98 |
100 |
8 |
363 |
92.2 |
0.95 |
1.2 |
34 |
|
GYK100L2-4 |
3 |
380 |
1500 |
19.1 |
5.38 |
100 |
8 |
365 |
92.6 |
0.95 |
1.2 |
36.5 |
|
GYK100L3-4 |
4 |
380 |
1500 |
25.5 |
7.26 |
100 |
8 |
360 |
92.7 |
0.95 |
1.2 |
39 |
|
Gyk112m1-4 |
4 |
380 |
1500 |
25.5 |
7.20 |
100 |
8 |
363 |
92.7 |
0.95 |
1.2 |
44 |
|
Gyk112m2-4 |
5.5 |
380 |
1500 |
35.0 |
9.86 |
100 |
8 |
364 |
92.9 |
0.95 |
1.2 |
46.7 |
|
Gyk112m3-4 |
7.5 |
380 |
1500 |
47.8 |
13.4 |
100 |
8 |
365 |
92.9 |
0.95 |
1.2 |
52.5 |
|
GYK132S1-4 |
5.5 |
380 |
1500 |
35.0 |
9.7 |
100 |
8 |
366 |
93.5 |
0.95 |
1.2 |
61 |
|
GYK132S2-4 |
7.5 |
380 |
1500 |
47.8 |
13.5 |
100 |
8 |
360 |
93.5 |
0.95 |
1.2 |
67 |
|
GYK132S3-4 |
11 |
380 |
1500 |
70.0 |
19.4 |
100 |
8 |
366 |
94 |
0.95 |
1.2 |
76.6 |
|
GYK132M1-4 |
7.5 |
380 |
1500 |
47.8 |
13.5 |
100 |
8 |
360 |
93.5 |
0.95 |
1.2 |
69.5 |
|
Gyk132m2-4 |
11 |
380 |
1500 |
70.0 |
19.4 |
100 |
8 |
366 |
94 |
0.95 |
1.2 |
79 |
|
Gyk132m3-4 |
15 |
380 |
1500 |
95.5 |
26.5 |
100 |
8 |
363 |
94.5 |
0.95 |
1.2 |
88.6 |
Prednosti stalnog motora magneta sinhrone
Visoka učinkovitost
Stalni magneti generiraju magnetska polja, izbjegavajući gubitak pobude. Vanjska karakteristična krivulja učinkovitosti trajnih sinkronih motora magneta ima veću vrijednost učinkovitosti pri laganim opterećenjima i može postići veću snagu i moment zakretnog momenta pri niskoj učinkovitosti; Gubitak bakra motora je mali, a učinkovitost visoka; Sustav izravnog pogona vođen trajnim sinkronim motorima magneta eliminira mjenjač i poboljšava učinkovitost prijenosa.
Strukturne prednosti
Jednostavna struktura, mala veličina i buka. Stalni magnetni materijali visokih performansi pružaju pobudu, dana snaga je mala, a na broj motora s trajnim motorima stalnih magneta ne utječe broj motornih stupova. Ako sustav za podršku motora dopušta, broj motornih stupova može se dizajnirati tako da bude više, odgovarajući volumen motora je mali, a izravni troškovi materijala motora su niski.
